Système de bacs à cartes 19" 3 U

Caractéristiques :

  • Gamme de base avec un large choix d’accessoires
  • montage simple et rapide avec seulement deux vis par profilé
  • Pas de profondeur p = 10 mm
  • profilés modulaires anti-torsions
  • sur demande complètement monté et pré-câblé


Utilisation :
pour modules enfichables selon les normes CEI 60297-3-101/-102/-103 et IEEE 1101.10/1101.11

Matériau :
Flancs : Aluminium 2,5 mm
profilés modulaires et équerres avant : profilé d’aluminium

Livraison :
non monté

Le bac à cartes 3 U est destiné aux modules enfichables selon les normes CEI 60297-3-101/-102/-103 et IEEE 1101.10/1101.11. Il est simplement et rapidement démontable grâce à deux vis par profilés.

Le bac à cartes est disponible dans 3 versions :

  • pour blocs enfichables
  • pour platines BUS
  • pour platines BUS et blocs avec poignées d’extraction et d’insertion
  • Montage mural possible

Toutes ces versions ont une structure de base compatible CEM.
Notre gamme de base peut être complétée avec un large choix d’accessoires. Nous pouvons vous proposer une solution clé en main avec l’intégration d’un système de ventilation.

Vidéo de montage d’un bac à cartes :

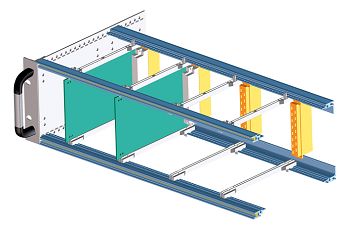

Version pour blocs enfichables suivant la norme CEI 60603-2


A l’avant :
profilés modulaires standard 241-022
bandes taraudées M 2,5
A l’arrière :
profilés modulaires étroits 241-019 avec profilés intégrés pour connexions enfichées selon la norme CEI 60603-2

Version pour platines BUS


A l’avant :
profilés modulaires standard 241-022
bandes taraudées M 2,5
A l’arrière :
profilés modulaires BUS 241-013
bandes taraudées M 2,5

Version avec poignées blocage/extraction et pour platines BUS


A l’avant :
profilés modulaires standard 241-022
profilés modulaires standard  241-049 à butée de 10 mm pour les poignées de blocage/d’extraction
bandes taraudées M 2,5
A l’arrière :
profilés modulaires BUS 241-013
Bandes taraudées M 2,5

Téléchargement des plans 3D au format step
